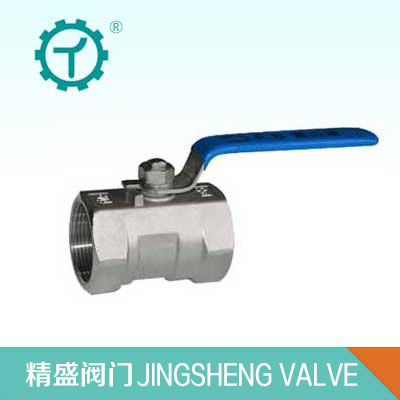

球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。
球阀主要优点如下：
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。
主要参数：
公称压力 | 最高使用压力 | 试验压力（水压） | ||
1.6MPA | 120℃以下水、油、瓦斯 | 饱和蒸汽 | 阀体 | 阀座 |
1.76MPA | 0.6MPA | 9.5MPA | 7MPA | |
Q11F-16P一片式 | ||||||||
INCH | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
L | 39 | 44 | 56.5 | 58 | 71 | 78 | 83 | 100 |
H | 32.05 | 34.5 | 43.5 | 47 | 55 | 60.5 | 74.5 | 80.5 |
D | 5 | 7 | 9.2 | 12.5 | 16 | 20 | 24.5 | 32 |
A | 70 | 70 | 90 | 90 | 110 | 110 | 140 | 140 |
INCH | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
DN | 15 | 20 | 25 | 32 | 40 | 50 |
L | 55 | 66 | 77 | 87 | 98.5 | 115 |
H | 47 | 55 | 60.5 | 63.5 | 78 | 87 |
D | 15 | 20 | 25 | 32 | 40 | 50 |
A | 102 | 125 | 143 | 143 | 178 | 178 |
Q11F-16P一片式 | |||||||||||
INCH | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ |
DN | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
L | 39 | 44 | 56.5 | 58 | 71 | 78 | 83 | 100 | 162 | 182 | 230 |
H | 32.05 | 34.5 | 43.5 | 47 | 55 | 60.5 | 74.5 | 80.5 | 128 | 137 | 173 |
D | 5 | 7 | 9.2 | 12.5 | 16 | 20 | 24.5 | 32 | 65 | 80 | 100 |
A | 70 | 70 | 90 | 90 | 110 | 110 | 140 | 140 | 247 | 247 | 295 |
